Устройство проверки безопасности Wi-Fi

Введение в оборудование

Оборудование для проверки безопасности среды Wi-Fi — это устройство, разработанное для анализа беспроводных сигналов и точного определения местоположения терминальных устройств Wi-Fi, таких как мобильные телефоны, компьютеры и беспроводные камеры.

Система принимает беспроводные сигналы, передаваемые, когда мобильный телефон связывается с точкой беспроводного доступа, демодулирует и анализирует целевой сигнал, а также анализирует и суммирует окружающие беспроводные сигналы. В то же время цель можно точно определить путем измерения уровня беспроводного сигнала терминала WIFI. Он также поддерживает меры противодействия помехам целевому беспроводному сигналу, чтобы помешать его нормальной сетевой деятельности.



Технические параметры

Элемент	Pпараметр
Формат сигнала	Протоколы IEEE 802.11a/b/g/n/ac/ax (WIFI 3/4/5/6) Bluetooth Classic/Bluetooth BLE
Беспроводной канал	2.4G: 1-13 5G: каналы, соответствующие стандартам частотных диапазонов беспроводной связи CN.
Стандарты Bluetooth	BR/EDR BLE, версия протокола поддержки 4.0-5.2
Получение чувствительности	-90 дБм
Покрытие	Встроенная-антенна > 50 метров, поддерживает внешнюю антенну
Скорость сканирования	5 секунд
Точность позиционирования	<1 meter
Срок службы батареи	8 часов
Усиление антенны	Встроенная-антенна 6 дБ, внешняя антенна опционально
Системное оборудование	Отечественное комплексное аппаратное оборудование
Операционная система	операционная система линукс
Размеры и вес	168*95*38 мм; 550г



Функциональное описание



1. Поддерживает классическое обнаружение Bluetooth и обнаружение электронных устройств Bluetooth с низким энергопотреблением.

2. Вы можете получить такую ​​информацию, как MAC-адрес устройства Bluetooth, тип Bluetooth, имя устройства, марка устройства, уровень сигнала и т. д.

3. Поддерживает близкое и точное позиционирование целей устройства Bluetooth.

4. Поддержка протоколов 802.11a/b/g/n/ac/ax (WIFI 3/4/5/6).

5.Поддерживает обнаружение целевой активности (обнаружение горячих точек поддерживает различные типы WIFI-маршрутизаторов, точек доступа AP, портативных точек доступа WIFI, программных точек доступа и мобильных точек доступа и т. д.; обнаружение терминалов поддерживает различные типы WIFI-терминалов, настольных компьютеров, ноутбуков, планшетов, мобильных телефонов, устройств «умного дома», WIFI-камер и т. д.).

6.Поддерживает сканирование точек беспроводного доступа, определение MAC-адреса точки беспроводного доступа, имени сети, канала, уровня сигнала, мощности передачи, версии WIFI, поддерживаемой скорости, производителя устройства и т. д. (включая скрытые точки доступа).

7. Поддерживает сканирование беспроводных терминальных устройств, определение MAC-адреса терминала, уровень сигнала, состояние доступа, информацию о точке доступа, информацию об обнаружении и т. д. (включая подключенные и неподключенные устройства).

8. Поддерживает ассоциацию беспроводной сети WIFI, может автоматически идентифицировать несколько точек доступа в одной сети и связывать топологические отношения между точками доступа и терминалами.

9.Поддерживает близкое позиционирование точек доступа и терминалов.

10.Поддерживает обнаружение поведения беспроводных атак.

11. Поддерживает меры противодействия целям в диапазонах частот 2,4G и 5G, а также поддерживает меры противодействия против назначенных каналов.

12.Поддерживает сохранение исторических данных обнаружения.

13.Он поддерживает динамическую регулировку мощности сканирования, может динамически регулировать 10 уровней мощности, отфильтровывать не-устройства со слабыми сигналами и облегчать поиск цели.

14. Он поддерживает анализ скрытых горячих точек, может обнаруживать скрытые горячие точки в среде и терминальных устройствах, подключенных к горячим точкам, а также поддерживает анализ реальных названий скрытых горячих точек.

15.Поддерживает загрузку и экспорт сохраненных данных обнаружения и данных захвата системных пакетов (экспортированные данные находятся в таблице Excel для удобного просмотра).

16. Поддерживает краткий анализ текущей беспроводной среды и карту распределения каналов горячих точек для отображения занятости каналов горячих точек в среде.

17. Поддерживает активное обнаружение беспроводной среды, которое может обнаруживать текущую активность данных устройства.

18.Поддерживает захват и сохранение беспроводных данных указанных устройств или указанных каналов.

19.Поддерживает USB-экспорт сохраненных данных сканирования и захваченных пакетных данных.



Инструкции

1.Основной интерфейс

(1) Главный интерфейс системы также является главным меню системы.

(2) Верхняя строка состояния — это кнопка навигации, название текущей страницы, номер текущего канала и уровень заряда батареи.

(3) Нажмите кнопку"RЭсет"Кнопка для сброса рабочего состояния системы.

(4) Нажмите кнопку"Сохранять"Кнопка для сохранения текущей информации о сканировании системы в файл.



2.Nсеть

(1) В списке сетей отображается вся текущая информация о беспроводной сети, включая имя сети, самый сильный сигнал беспроводной сети, количество точек доступа в сети и количество терминалов в сети.

(2) Щелкните элемент списка, чтобы просмотреть подробную информацию о сети.

(3) Подробная информация включает имя сети и MAC-адреса точек доступа и терминалов в сети.

(4) Щелкните элемент MAC-адреса в соответствующем списке, чтобы перейти на страницу сведений о соответствующей точке доступа или терминале.

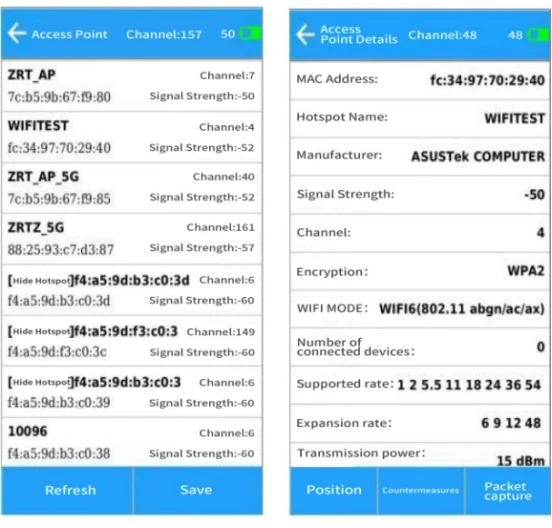

3. Точка доступа

(1)"точка доступа"список показывает всю информацию о точках беспроводного доступа (включая скрытые точки доступа)

(2) Нажмите"запись в списке точек доступа" для просмотра подробной информации о точке доступа.

(3) Нажмите кнопку"кнопка ниже" инициировать операции позиционирования, противодействия или захвата пакетов на текущей целевой точке доступа

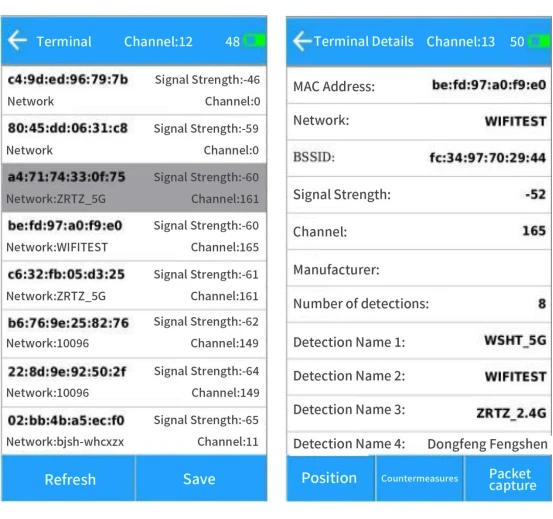

4.Tтерминал

(1) В списке терминалов отображается информация обо всех беспроводных терминалах поблизости (включая неподключенные терминалы).

(2)Серые элементы в списке — это устройства, которые не были активны в течение длительного времени.

(3)Для неподключенных терминалов, если они неактивны более 5 минут, они будут удалены из списка.

(4) Нажмите"запись в списке терминалов"для просмотра подробной информации о терминале.

(5) Нажмите кнопку"кнопка ниже"инициировать операции позиционирования, противодействия или захвата пакетов на текущем целевом терминале.

(6) Имя горячей точки, к которой подключен целевой терминал, будет отображаться внизу сведений о терминале.

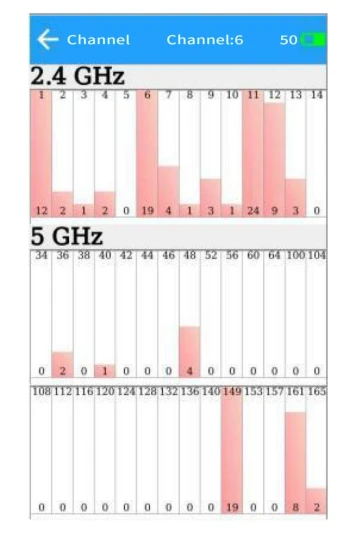

5. Канал

(1) Список каналов показывает использование каналов WIFI в окружающей беспроводной среде. Включая каналы 2,4G и 5G.

(2) каналы.

(3)Номер канала находится над диаграммой, а количество устройств, обнаруженных на канале, — внизу.

(4) Чем выше полоса графика, тем загружен канал.

(5) Нажмите"соответствующая панель каналов"для перехода к сведениям о канале и просмотра конкретной информации об устройстве канала.



6. Обнаружение помех

(1) Обнаружение помех предназначено для обнаружения поведения атак в окружающей беспроводной среде, главным образом для определения того, было ли намеренно отключено устройство.

(2) Когда обнаруживается, что цель часто отключается, можно считать, что цели противодействуют искусственно.

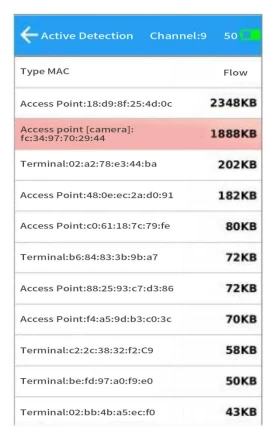

7. Активное обнаружение

(1) Активное обнаружение предназначено для обнаружения устройств, которые в данный момент передают данные, а также для обнаружения скрытых камер WIFI.

(2) Если будет обнаружено, что цель имеет характеристики скрытой камеры, она будет отмечена красным и подается сигнал тревоги. (При обнаружении тревоги камеры, чтобы принять более точное решение, вы можете вернуться к основному интерфейсу, чтобы сбросить информацию об обнаружении устройства, а затем снова выполнить активное обнаружение.

(3) Если сообщается о множественном обнаружении, можно определить, что целью является скрытая камера)

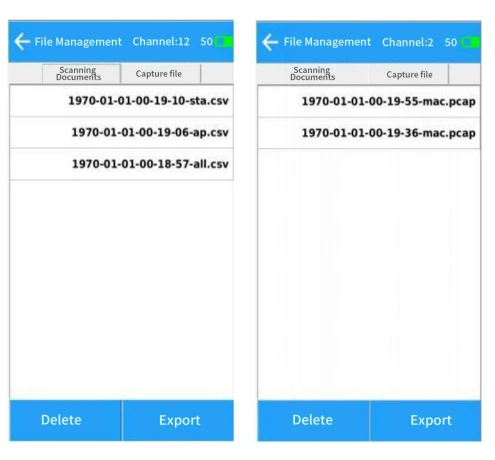

8. Управление файлами

(1) На странице управления файлами отображаются отсканированные файлы и файлы перехвата пакетов, сохраненные на устройстве. Файлы можно удалить.

(2) Для экспорта файлов можно подключить внешний USB-диск (отформатированный в формате FAT32), и экспортированные файлы автоматически удаляются на устройстве.

(3)(Имена файлов, заканчивающиеся на «all», указывают на то, что файл содержит списки данных как точек доступа, так и терминалов. «ap» указывает, что он содержит только списки точек доступа, а «sta» указывает, что он содержит только списки терминалов.

(4)Информация также сохраняется на домашней странице или в сети, включая все списки. Информация сохраняется на странице списка точек доступа, включая только информацию о точке доступа, а информация сохраняется на странице терминала, включая только информацию о списке терминалов.)



9. Информация об устройстве

(1) На странице информации об устройстве указан номер версии программного обеспечения устройства, и устройство можно обновить или настроить.



Обновление устройства:

Отформатируйте USB-накопитель в FAT32, переименуйте пакет обновления в update.bin и поместите его в корневой каталог USB-накопителя.

После подключения USB-накопителя нажмите «Обновление устройства». После завершения автоматического обновления появится интерфейс завершения обновления.

Отключите USB-накопитель и нажмите «Перезагрузить устройство», чтобы завершить обновление.

Установите чувствительность системы:

После выбора чувствительности обнаружения сканирования системы с помощью ползунка нажмите кнопку «Установить» сзади. (Чем меньше чувствительность, тем меньше дальность обнаружения системы)

Установите системное время:

Щелкнув соответствующий элемент на временной шкале, выберите его с помощью кнопки регулировки сзади. Затем нажмите кнопку «Установить», чтобы установить.



10. Целевое позиционирование

(1) После запуска позиционирования цели на странице сведений о точке доступа или терминале страница позиционирования перейдет.

(2) Указатель диаграммы показывает текущий уровень сигнала цели. . -100 — самое дальнее расстояние, а 0 — самое близкое расстояние.

(3) В то же время будут подаваться звуковые подсказки разной частоты в зависимости от силы целевого сигнала. (Значение позиционирования точки доступа будет более плавным. Если точка доступа не сообщает, выйдите из режима позиционирования и повторно-сканируйте информацию о точке доступа. Возможно, точка доступа переключила рабочий канал.

(4) Для позиционирования конечной цели, если цель активна, значение позиционирования будет плавным. Если цель неактивна, значение обычно будет прерывистым.)



11. Счетчик целей

(1) После инициирования контрмер против цели на странице сведений о точке доступа или терминале страница контрмер будет перенаправлена.

(2) Информация о состоянии противодействия находится внизу страницы, и будет отображаться MAC-адрес текущего успешного устройства противодействия.

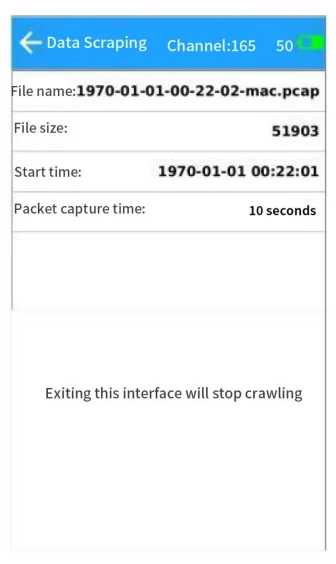

12. Захват цели

(1) После запуска перехвата пакетов для цели на странице сведений о точке доступа или терминале страница перехвата перейдет.

(2) Формат сбора данных — это данные кадра беспроводного интерфейса 802.11, сохраненные в формате pcap, которые можно экспортировать через USB-накопитель и импортировать в программное обеспечение для анализа, такое как Wire Shark, для просмотра.



13.Использование внешней направленной антенны.

Устройство имеет встроенную всенаправленную антенну. При точном позиционировании устройство поддерживает внешние направленные антенны.



14. Зарядка устройства

Устройство заряжается с помощью зарядного устройства на 12 В. Мощность зарядки оригинального зарядного устройства составляет 12 Вт. Во время зарядки зарядное устройство горит красным светом, а при полной зарядке — зеленым светом.
