Внедрение продукции

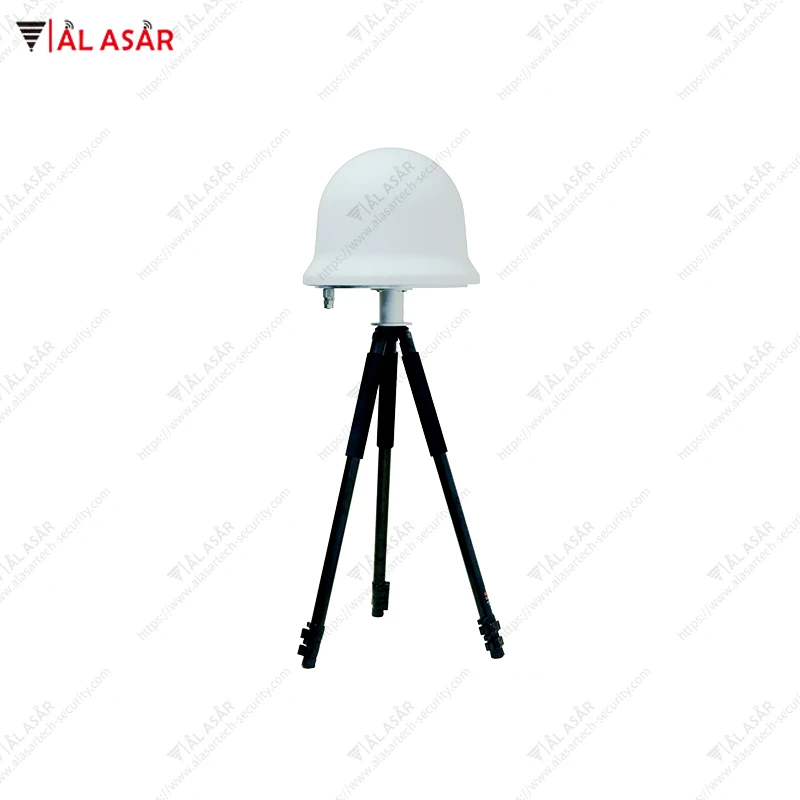

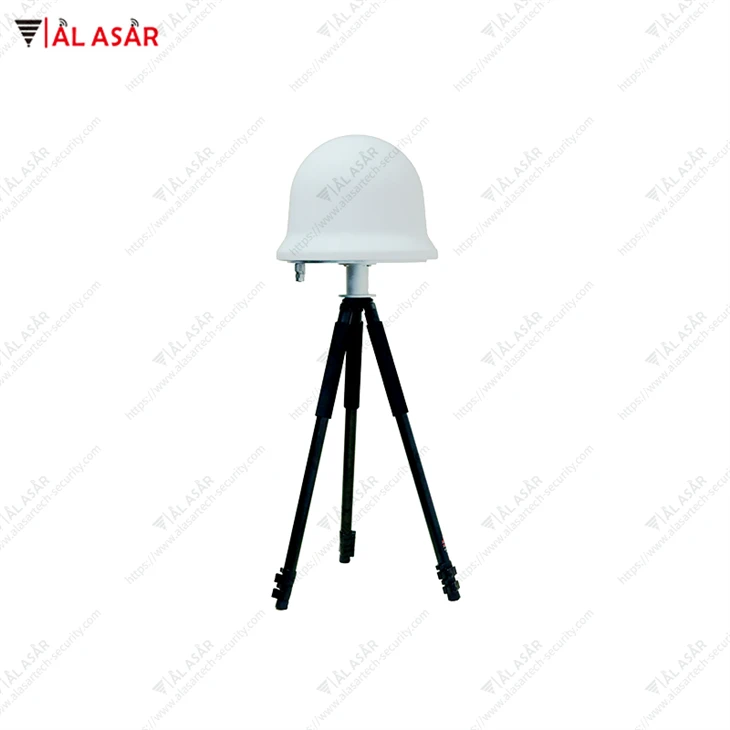

Навигационное устройство-ловушка БПЛА имитирует и излучает навигационный сигнал-ловушку БПЛА, который полностью соответствует сигналу навигационного спутника на орбите, и имитирует положение, скорость и время дронов.
В сочетании с информацией о местоположении и траектории БПЛА в режиме реального времени, предоставляемой радаром и другим оборудованием обнаружения, система динамически корректирует координаты ложной позиции, чтобы побудить БПЛА полететь в назначенное место и приземлиться.
Навигационное устройство-ловушка БПЛА состоит из хоста, источника питания и программной платформы управления.
Mглавная функция
Система может обманывать позиционирование дронов, использующих спутниковые навигационные системы BDS/GPS/ГЛОНАСС/GALILEO. С помощью приманки местоположения и других методов он может достичь цели: заставить дрон приземлиться, отогнать его, заманить в назначенное место и не дать ему взлететь в пределах зоны защиты.
⚫ С круговой, всепогодной и дальней автоматической защитой от дронов.
⚫ С такими функциями, как вынужденная посадка, направленное вытеснение, определение курса и запрет полета.
⚫ С функцией защиты от роя дронов
⚫ Может излучать ложные сигналы, которые позволяют дрону выполнять круговое, линейное, равномерное, переменную скорость, криволинейное движение и другие траектории.
⚫ Задержка канала спутникового сигнала регулируется в соответствии с радиусом приманки для достижения наилучшего эффекта приманки.
⚫ Встроенный спутниковый приемник, синхронизированный со временем спутника на орбите
⚫ Благодаря функциям самотестирования и вывода состояния он автоматически сообщает системе управления и контроля при возникновении неисправности.
⚫ Регулируемая выходная мощность, регулировка расстояния защиты.
⚫Управление параметрами и функциями поддерживает стыковку протоколов интерфейса, поддержку системной интеграции и вторичной разработки.
⚫ С возможностью подключения нескольких устройств к Интернету, иерархическим управлением, региональным контролем и защитой.
⚫ Благодаря функции связи с обнаружением спектра, оборудованием подавления помех и радаром он может обеспечить 24-часовую беспилотную работу.
⚫ Программное обеспечение: обеспечивает протокол интерфейса для комплексной разработки.
Технические индикаторы
Плата навигационной ловушки поддерживает моделирование сигналов навигационных спутников GPS, BDS, ГЛОНАСС и ГАЛ. Показатели эффективности следующие:
Частота приема и передачи сигнала: частота выбора пользователя
Список конфигурации частоты сигнала продукта
|
Спутниковая система |
Диапазон частот |
Точка центральной частоты (МГц) |
Пропускная способность |
|
Стандартная частотная точка |
|||
|
БДС |
B1I |
1561.098 |
±2,046 МГц |
|
GPS |
L1 C/A |
1575.42 |
± 1,023 МГц |
|
ГЛОНАСС |
L1 |
1602 |
1598.0625-1605.375 МГц |
|
Дополнительная частотная точка |
|||
|
GPS |
L2 |
1227.6 |
±1,023 МГц |
|
БДС |
B1C |
1575.42 |
±16,368 МГц |
|
B2I |
1207.14 |
±2,046 МГц |
|
|
B3I |
1268.52 |
±10,23 МГц |
|
|
ГЛО |
L2 |
1246 |
1242.9375-1248.625 МГц |
|
ГАЛ |
E1 |
1575.42 |
±12,276 МГц |
⚫ Выходная мощность сигнала в каждой частотной точке: Меньше или равна -5дБм.
⚫ Диапазон регулировки мощности: 80 дБ.
⚫ Разрешение регулировки мощности: 0,5 дБ.
⚫ Точность моделирования положения: менее или равна 1 м.
⚫ Точность скорости: меньше или равна 0,5 м/с (СКЗ).
⚫ Точность синхронизации времени:<20ns
Показатели эффективности, 4-точечная версия
|
Нет. |
Элемент |
Технические характеристики |
|
1 |
Допуск по частоте |
<±2*10-6 |
|
2 |
Передано ложно |
<-36dBm (30MHz-1GHz, RBW is 100kHz), <-30dBm (1GHz-18GHz, RBW is 1MHz) |
|
3 |
Диапазон частот (МГц) |
GPS L1: 1574,40~1576,44 БДС B1: 1559.05~1563.14 ГЛО Л1: 1597,55~1605,89 ГАЛ E1: 1563,14 ~ 1587,70 |
|
4 |
Занимаемая полоса пропускания (МГц) |
GPS L1: Меньше или равно 2,046. BDS B1: Меньше или равно 4,092. GLO L1: Меньше или равно 8,34. GAL E1: меньше или равно 24,552. |
|
5 |
Внеполосное подавление |
±200 кГц Менее или равно 40 дБ, ±500 кГц Менее или равно 45 дБ |
|
6 |
Эквивалентная изотропно излучаемая мощность |
20W |
|
7 |
Расстояние активной защиты |
Радиус 5-8 км |
|
8 |
Стартовый эффект |
＜10s |
|
Синхронизация сигналов |
Синхронизация эфемерид имитируемого спутникового навигационного сигнала и точность синхронизации времени 3 минуты＜1мкс |
|
|
10 |
Функция безопасной передачи зашифрованных данных |
Поддерживает передачу данных между защищенным модулем передачи зашифрованных данных и платформой управления информацией, что соответствует требованиям «Протокол интерфейса данных оборудования радиопротиводействия беспилотных летательных аппаратов_Тестовый пример». |
|
Обманутое время ответа |
<10s (within effective range) |
|
|
Эффективный угол приманки: |
по горизонтали: 360 градусов, по вертикали: 0-90 градусов |
|
|
Количество дронов, которым нужно противостоять одновременно |
Безлимитный |
|
|
Адаптивность к температуре |
Рабочая температура: -40 градус -+70 градус, Температура хранения: -50 градус -+80 градус |
|
|
Адаптивность относительной влажности Влажность |
10%~75% (22 degrees), >=95% (45 градусов) |
|
|
Вибрация |
Антивибрационные характеристики соответствуют требованиям условий дорожного транспорта GJB 150.16A-2009 |
|
|
степень защиты |
IP65 |
|
|
Взрывозащищенный класс |
EX nA IIC T6 Gc |
|
|
Производительность молниезащиты |
соответствует требованиям уровня 3 в GB/T17626.5-2019 |
|
|
Источник питания |
220 В переменного тока |
|
|
Дистанционное управление |
RJ45 |
|
|
Измерение |
411×411×370 мм (без триопда) |
|
|
Масса |
15 кг |
