Несанкционированный дрон может проникнуть в воздушное пространство вблизи аэропорта или приблизиться к правительственным объектам, энергетической инфраструктуре, военным базам, тюрьмам, промышленным паркам или крупным общественным мероприятиям. В некоторых случаях это может представлять прямую угрозу безопасности персонала и критически важной инфраструктуры. «обнаружение дронов» больше не является единственным требованием.
Более важный вопрос: как только дрон будет обнаружен, как с ним можно эффективно бороться законным, безопасным и контролируемым образом? Именно поэтомусистемы постановки помех дронампопали в фокус.

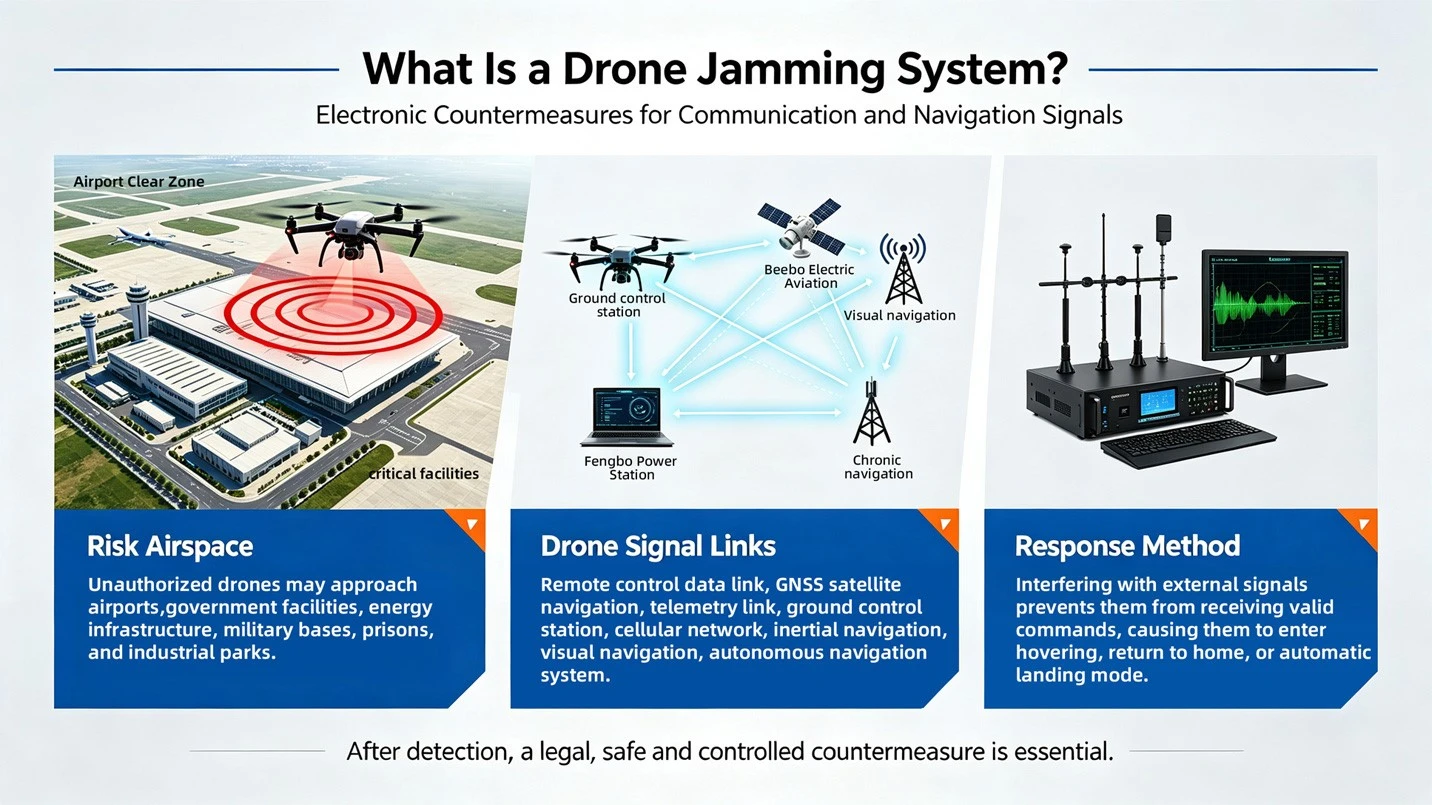

Что такоесистема подавления дронов?
Системы постановки помех для беспилотных летательных аппаратов (БПЛА) — это устройства электронного противодействия, используемые для создания помех связным или навигационным сигналам беспилотных летательных аппаратов (БПЛА) и важные компоненты современных систем противодействия-БПЛА.
БПЛА обычно не работает полностью независимо.
В зависимости от типа БПЛА, задачи и архитектуры управления полетом он может опираться на:
• Дистанционное управление и передача данных;
• спутниковая навигация ГНСС;
• Телеметрическая связь;
• Наземная станция управления;
• Сотовые или другие беспроводные сети;
• Инерциальная навигационная система;
• Система визуальной навигации;
• Бортовая система автономного полета.
Серьезные помехи любому из этих критических внешних сигналов могут нарушить нормальную работу дрона. Когда связь между дроном и оператором нарушена, дрон может оказаться неспособным получать эффективные команды управления. Некоторые дроны могут переходить в состояние зависания; некоторые могут выполнить процедуру возврата-в-домой; некоторые могут приземлиться автоматически; а дроны с сильными автономными возможностями могут даже продолжать выполнять свои задачи, полагаясь на свои бортовые навигационные системы. Поэтому при оценке системы подавления дронов действительно важным вопросом является: «Может ли она надежно идентифицировать и эффективно противодействовать целевым дронам в законных, контролируемых и безопасных условиях, минимизируя при этом воздействие на окружающие обычные системы связи и навигации?» Это реальная проблема, которую должна решить современная технология C-UAS.

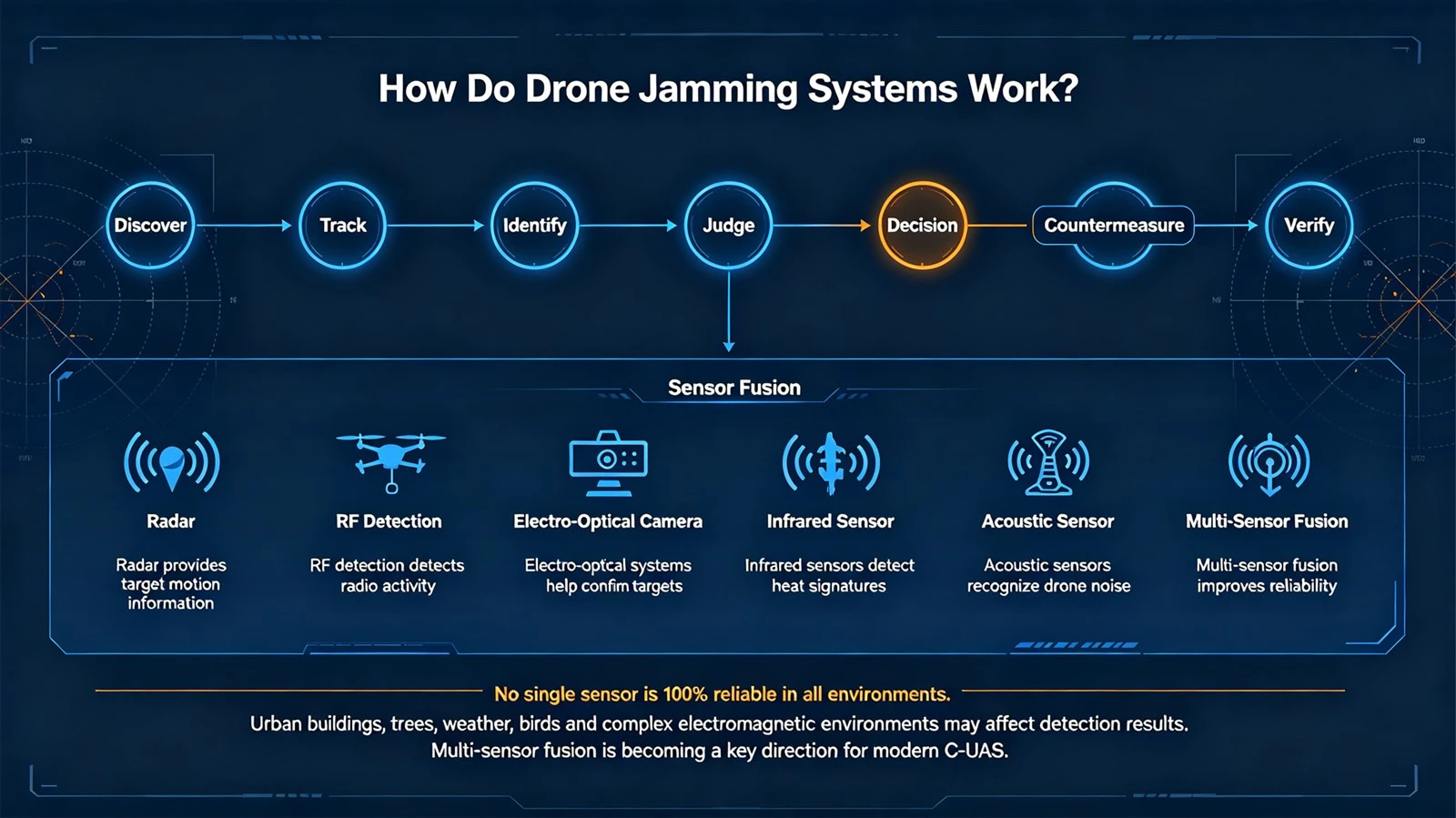

Как работают системы подавления дронов?
С макроэкономической точки зрения зрелая система противодействия-дронам обычно следует следующему процессу:
Обнаружить → Отследить → Определить → Судья → Решение → Контрмеры → Проверить
Устройства помех обычно располагаются на этапе «противодействия». Сначала система должна определить наличие дронов в воздушном пространстве.
Общие технологии обнаружения дронов включают в себя:
• радар;
• Радиочастотное обнаружение;
• электро-оптические камеры;
• инфракрасные датчики;
• акустические датчики;
• объединение нескольких-сенсоров.
• Каждый датчик имеет свои преимущества.
Например, радар предоставляет информацию о движении цели; Радиочастотное обнаружение может обнаружить радиоактивность, создаваемую дронами; а электро-оптические системы могут помочь операторам подтвердить цели. ни один датчик не может быть на 100% надежным во всех средах.
Городские здания, деревья, погода, птицы и сложная электромагнитная обстановка могут повлиять на результаты обнаружения. объединение нескольких-сенсоров становится важным направлением развития современных C-UAS (непрерывных адаптивных систем).

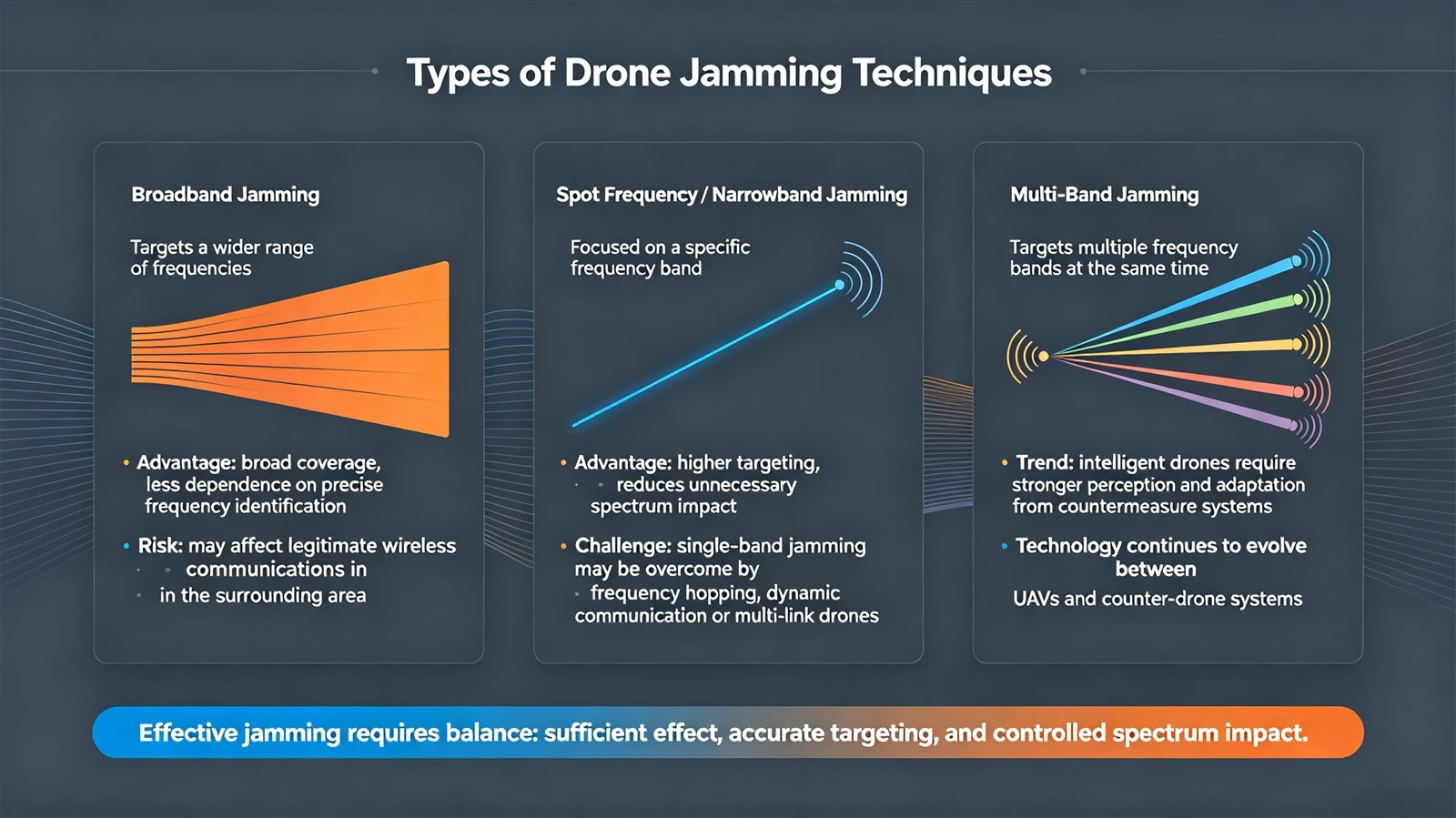

Какие бывают видыглушение дроновметоды?
С технической точки зрения радиочастотные помехи можно классифицировать по-разному.
1,Широкополосное глушение:Широкополосное подавление нацелено на более широкий диапазон частот. Его преимущество заключается в относительно широком охвате, при этом он не полностью полагается на точное определение частоты связи цели. чем шире диапазон помех, тем выше риск нарушения законной беспроводной связи в окрестностях. Подавление широкополосной связи – это не просто вопрос «чем сильнее, тем лучше».
2, точечная частота или узкополосное подавление:По сравнению с широкополосными помехами, узкополосные помехи в большей степени ориентированы на конкретную полосу частот. Преимущество этого подхода заключается в большей направленности и возможности уменьшения ненужного воздействия на спектр.
Если целевой дрон использует такие технологии, как скачкообразная перестройка частоты, динамическая связь или многоканальная связь, одно-подавление помех может столкнуться с более серьезными проблемами.
3, многополосное-глушение:Некоторые системы противодействия-дронам могут одновременно работать в нескольких диапазонах частот.
Это отражает важную тенденцию: между дронами и системами противодействия-дронам возникает непрерывная технологическая игра.
Чем умнее дрон, тем сильнее возможности восприятия и адаптации, необходимые системе противодействия.

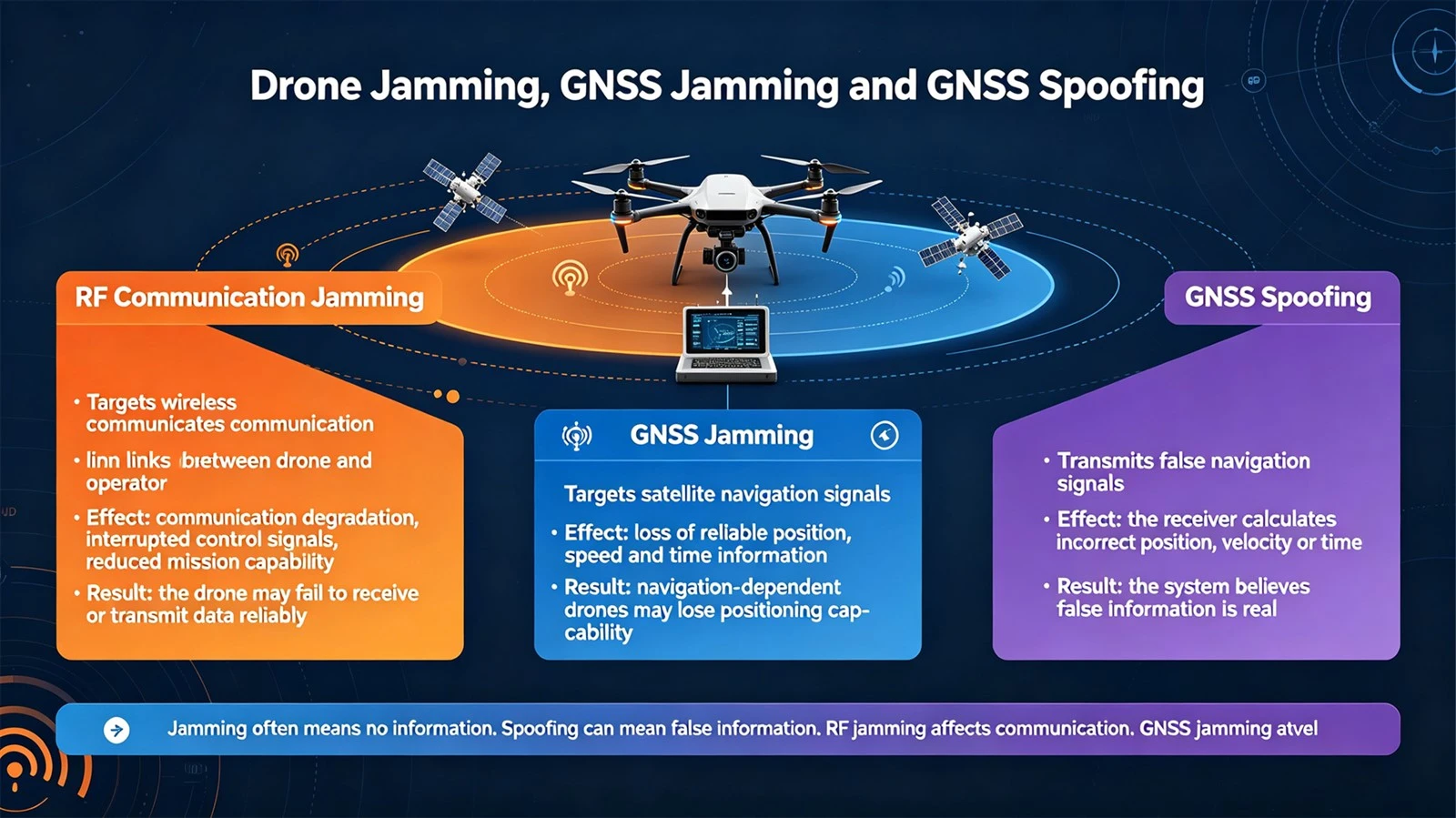

В чем разница между глушением дронов, глушением GNSS и спуфингом?
При обсуждении мер противодействия дронам «глушение» и «спуфинг» часто упоминаются вместе. Это не одна и та же технология. Понимание различий между ними имеет основополагающее значение для понимания технологии радиоэлектронной борьбы с дронами.
1. Помехи радиочастотной связи
Радиочастотные помехи в первую очередь нацелены на беспроводные линии связи. Дронам обычно необходимо обмениваться информацией с наземными станциями управления или операторами по радиоканалам. Если канал связи сильно заглушен, качество связи может ухудшиться, что в конечном итоге помешает дрону надежно получать или передавать данные.
Doodle Labs описывает РЧ-глушение дронов как преднамеренное вмешательство в сигналы связи между дроном и оператором, что может привести к прерыванию связи и снижению возможностей выполнения миссии. С точки зрения противодействия дронам это означает: Вмешательство в «коммуникационные возможности» дрона может быть средством нарушения его возможностей выполнения задач.
Помехи GNSS в первую очередь нацелены на сигналы спутниковой навигации. GNSS включает в себя GPS и другие глобальные навигационные спутниковые системы. Многие дроны полагаются на GNSS для позиционирования, навигации, полета по маршрутным точкам и удержания местоположения. Когда сигналы GNSS заглушены, дроны могут быть не в состоянии продолжать получать надежную информацию о местоположении, скорости и времени.
UAV Navigation отмечает, что на сигналы GNSS могут влиять различные факторы, включая природные элементы, технические проблемы и вмешательство человека. Преднамеренное подавление может привести к потере навигационных возможностей дронов,-зависимых от GNSS. Радиочастотные помехи в первую очередь влияют на связь, тогда как помехи GNSS в первую очередь влияют на навигацию. Хотя оба являются формами электронных помех, они влияют на разные цели.
Что такое спуфинг GNSS?
Суть вмешательства заключается в том, чтобы «помешать вам получать настоящие сигналы», тогда как обман «заставляет вас получать ложные сигналы и ошибочно считать их реальными». Подмена GNSS или подмена спутниковой навигации означает генерацию или использование ложных навигационных сигналов, в результате чего принимающее оборудование рассчитывает неверную информацию о местоположении, скорости или времени.
Эксперты по навигации дронов отмечают, что обман сложнее, чем простое вмешательство, поскольку он пытается обмануть приемник GNSS, в результате чего система получает неверные данные о местоположении. Вмешательство обычно означает «невозможность получить информацию», а обман может означать «получение ложной информации». Для автономных систем полета риски этих двух сценариев совершенно разные.

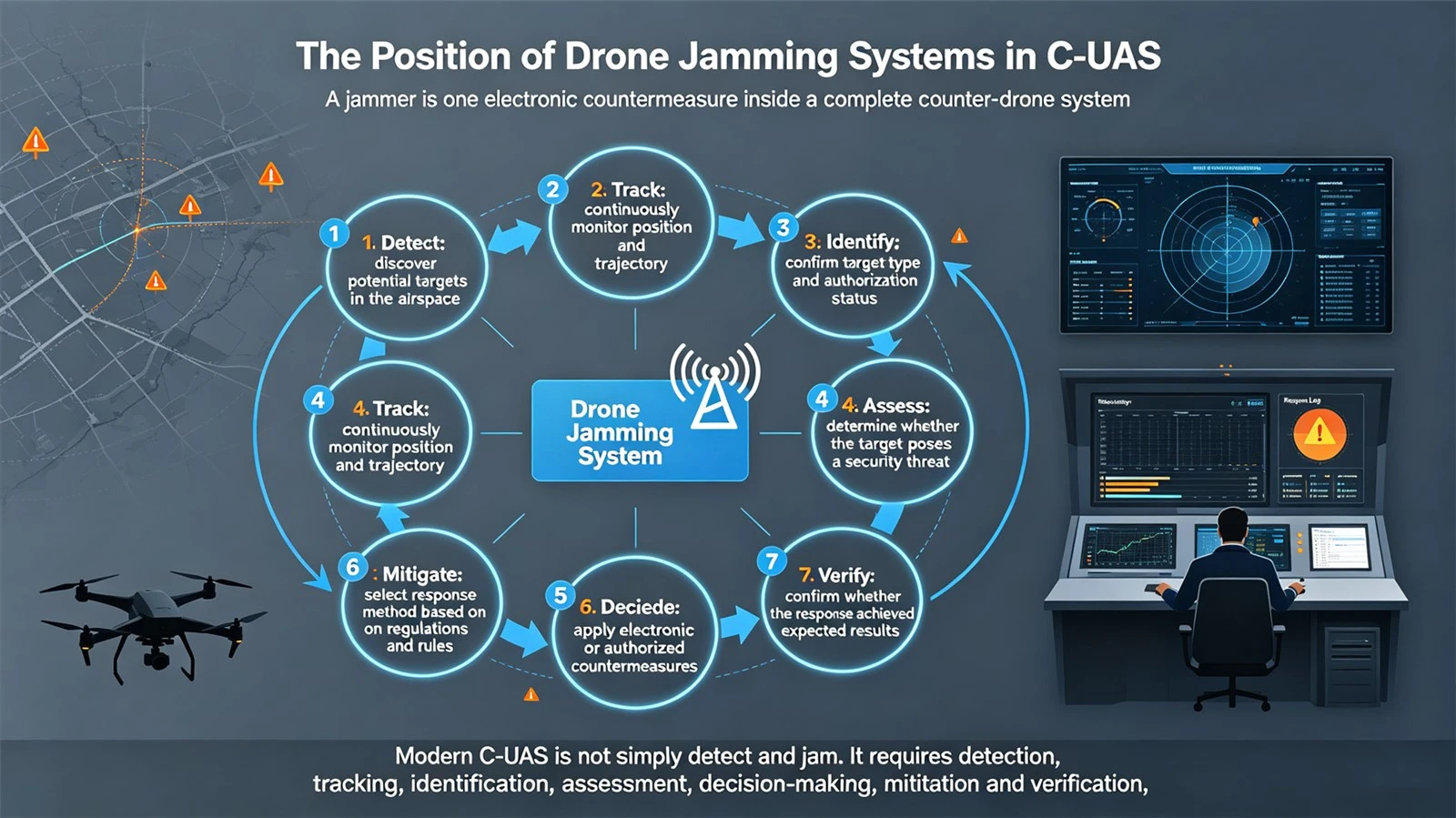

Положение систем постановки помех дронам в системах противодействия-БПЛА
Современный C-UAS не следует понимать как «постановщик помех для дронов». Система постановки помех дронам — это электронная мера противодействия в системе C-UAS.
Полная система защиты от-дронов выглядит следующим образом:
1. Обнаружение – обнаружение потенциальных целей в воздушном пространстве.
2. Отслеживание. Постоянное отслеживание положения и траектории цели.
3. Идентификация – определение того, является ли цель дроном и является ли она разрешенной целью.
4. Оценка – определение того, представляет ли цель угрозу безопасности.
5. Принятие решения. Выбор метода реагирования на основе положений, правил миссии и ситуации на местах.
6. Смягчение – принятие электронных или других контрмер, если это разрешено.
7. Проверка. Подтверждение того, что контрмеры достигли ожидаемых результатов.
Этот процесс больше соответствует направлению развития современных C-UAS, чем просто «обнаружение дрона → активация глушителя».

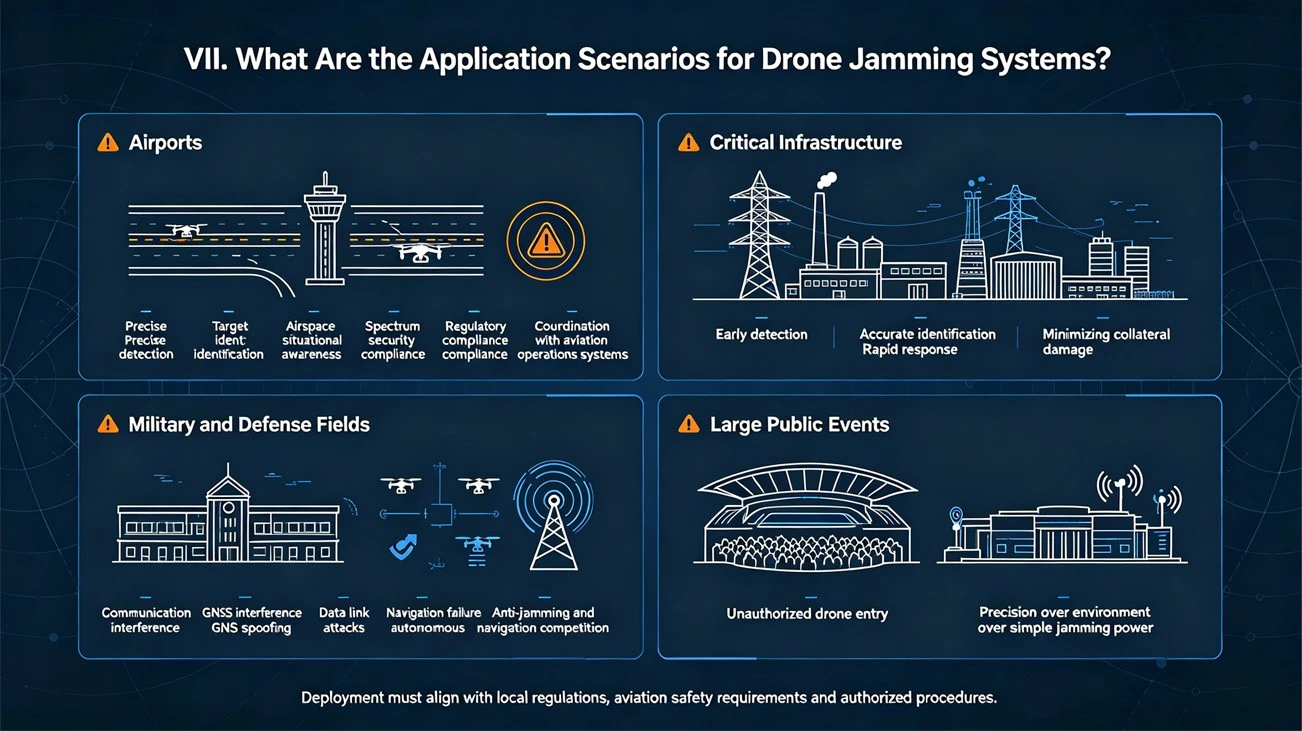

Каковы сценарии примененияглушение дроновсистемы?
1. Аэропорты
Аэропорты являются одними из наиболее уязвимых мест для применения технологий противодействия-дронам.Дроны, проникающие в воздушное пространство вблизи аэропортов, не только создают проблемы с безопасностью, но и могут напрямую перерасти в проблемы авиационной безопасности. Таким образом, системы противодействия-дронов в аэропортах обычно фокусируются на следующих аспектах:
Точное обнаружение;
· Идентификация цели;
· Осведомленность об обстановке в воздушном пространстве;
· Спектральная безопасность;
· Соблюдение нормативных требований;
· Разрешенные контрмеры;
· Координация с системами авиационных операций.
ФАУ США также уделяет особое внимание проблемам авиационной безопасности и радиопомех, которые могут вызывать технологии C-БПЛА, и подчеркивает, что развертывание связанных технологий должно соответствовать применимым федеральным законам и требованиям авиационной безопасности.
2. Критическая инфраструктура
Энергетика, энергетика, связь, промышленность и другая критически важная инфраструктура могут стать важными сценариями для защиты дронов.
Для этих объектов основным требованием обычно является не просто «сбивание дронов», а скорее:
Раннее обнаружение + точная идентификация + быстрое реагирование + минимизация сопутствующего ущерба.
3. Военная и оборонная сфера
Военная среда является важной областью применения технологий радиоэлектронной борьбы.
В сложных электромагнитных условиях дроны могут столкнуться с:
* Помехи в общении;
* Помехи ГНСС;
* Подмена ГНСС;
* Атаки на канал передачи данных;
* Сбой навигации.
Тем временем военные дроны постоянно совершенствуют свои-возможности защиты от помех и автономной навигации.
Таким образом, между двумя сторонами возникла типичная технологическая конкуренция.
4. Крупные публичные мероприятия
Спортивные мероприятия, музыкальные фестивали, правительственные мероприятия и другие крупные общественные мероприятия могут столкнуться с проблемой несанкционированного проникновения дронов.
В крупных мероприятиях обычно задействовано большое количество беспроводных устройств. в этой среде системам противодействия-дронам особенно необходимо сосредоточиться на:
* Точность, а не просто стремление к помехам.

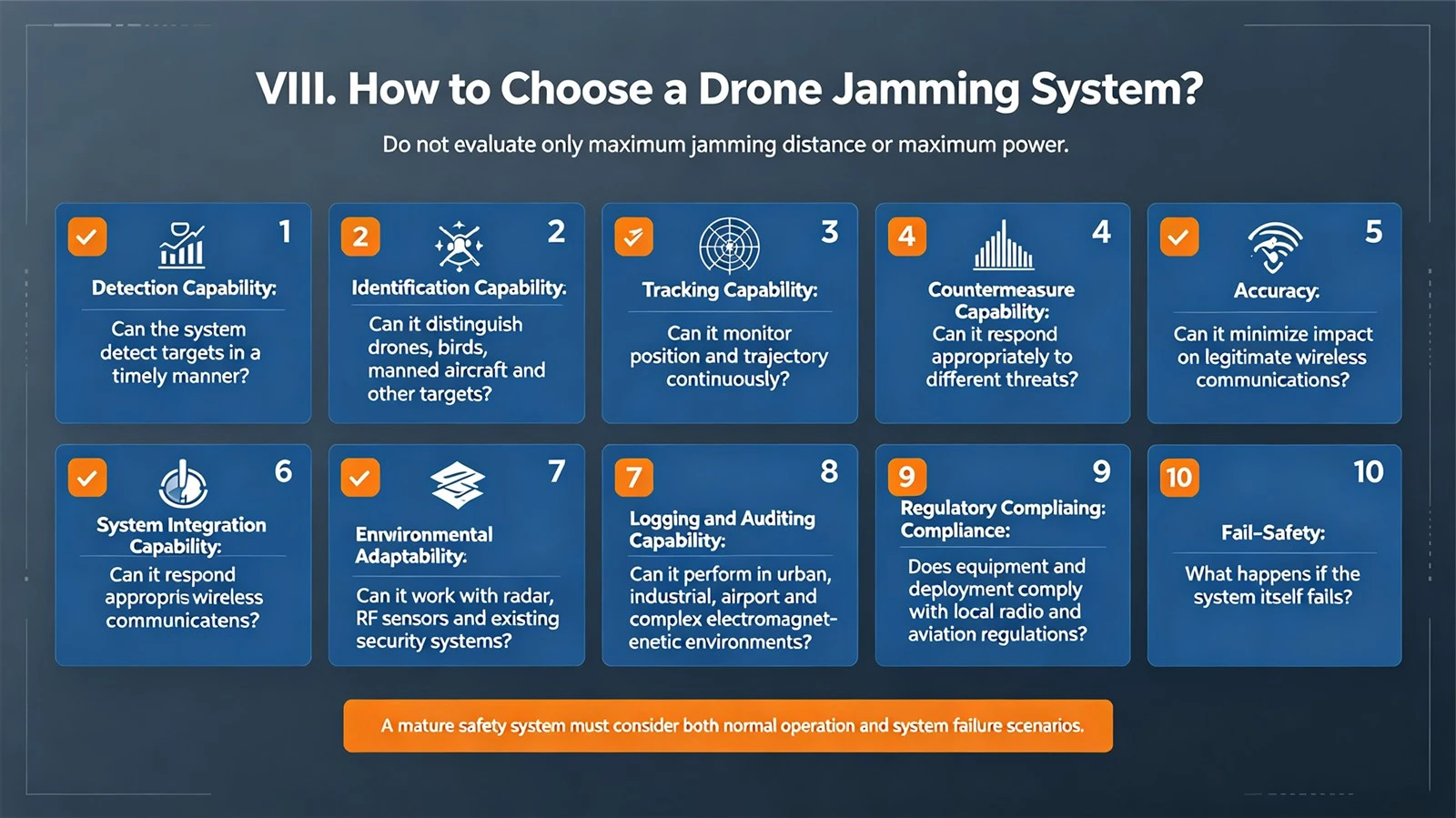

Как выбрать систему подавления дронов?
Если компания или организация оценивает оборудование C-БПЛА, не рекомендуется ориентироваться только на «максимальное расстояние помех» или «максимальную мощность», указанные в характеристиках продукта.
Более разумный метод оценки должен включать следующие аспекты:
1.Возможность обнаружения:Может ли система своевременно обнаруживать цели?
2.Возможность идентификации:Может ли он точно различать дроны, птиц, пилотируемые самолеты и другие цели?
3. Возможность отслеживания:Может ли он постоянно отслеживать положение и траекторию дрона?
4.Возможности противодействия:Может ли система обеспечить надлежащий ответ на различные типы угроз?
5.Точность:Может ли это минимизировать воздействие на окружающую среду законной беспроводной связи?
6.Возможность системной интеграции:Может ли он работать совместно с радаром, радиочастотными датчиками, камерами и существующими системами безопасности?
7.Экологическая адаптивность:Может ли он поддерживать производительность в городских районах, промышленных зонах, аэропортах и сложных электромагнитных условиях?
8. Возможность ведения журнала и аудита:Может ли система записывать обнаружение, оценку, реакцию и результаты? 9. Соблюдение нормативных требований
Соответствуют ли оборудование и план развертывания местным радио- и авиационным правилам?
9. Соответствие нормативным требованиям
Соответствуют ли оборудование и план развертывания местным нормативным требованиям в области радиосвязи и авиации?
10. Нарушение-безопасности
Что произойдет, если сама система выйдет из строя?
Зрелая система безопасности должна учитывать не только вопрос: «Что может делать система, когда она работает нормально?»
Следует также рассмотреть вопрос: «Что произойдет, если система выйдет из строя?»

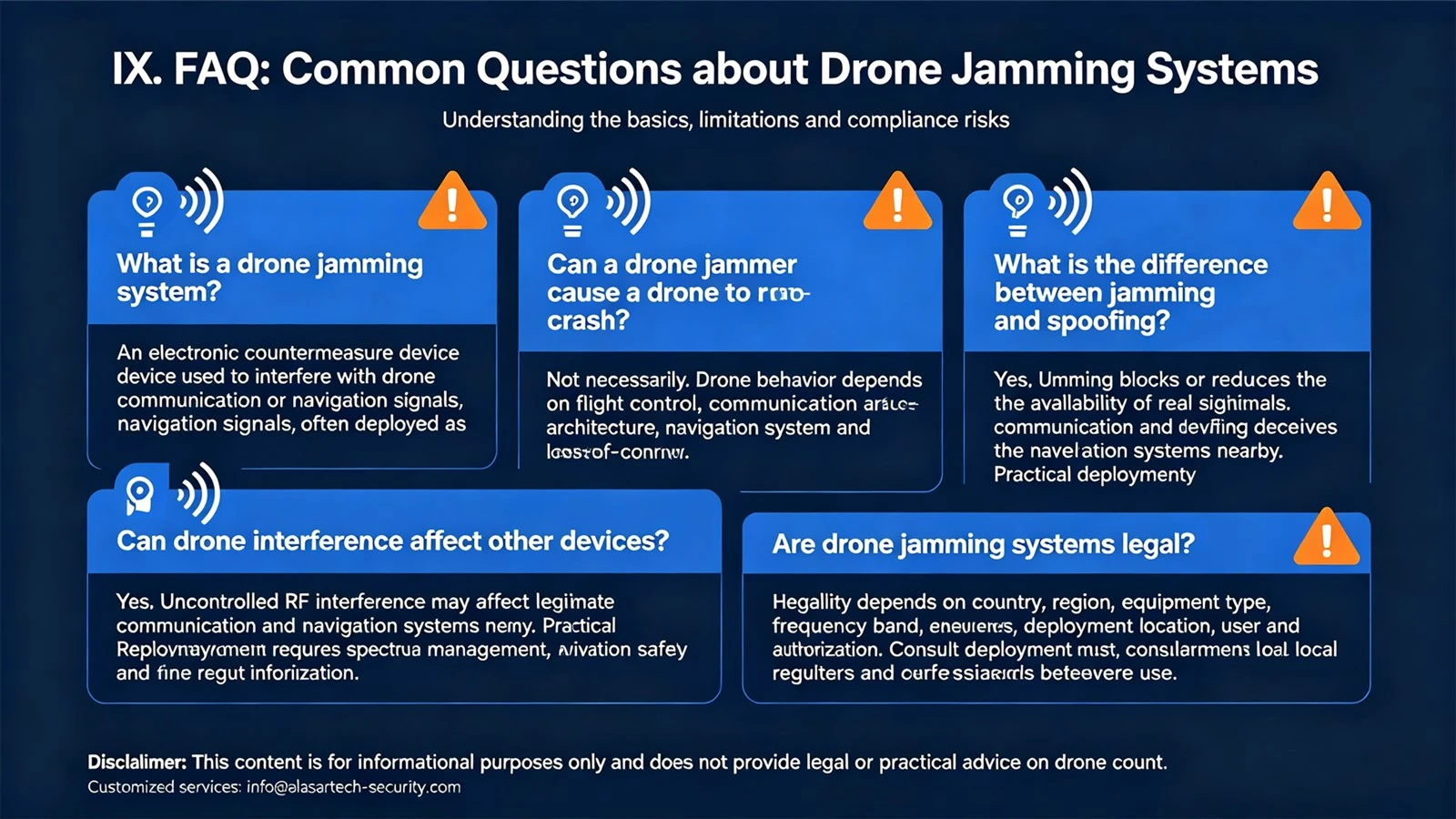

Часто задаваемые вопросы: общие вопросы о системах постановки помех дронам
1,Что такое система подавления дронов?
Система подавления дронов — это устройство противодействия, которое использует технологию электронных помех для воздействия на коммуникационные или навигационные сигналы дронов. Его часто используют как часть более полного счетчика.-беспилотная система (C-UAS).
2,Может ли глушилка дрона привести к падению дрона?
Не обязательно.
Поведение дрона после вмешательства в связь или навигацию зависит от его системы управления полетом, архитектуры связи, навигационной системы и потери-логики-защиты соединения. Некоторые дроны могут вернуться домой, зависнуть или приземлиться или продолжить полет автономно.
3,В чем разница между глушением и спуфингом?
Основной принцип глушения — блокировать или уменьшать доступность реальных сигналов; Спуфинг, с другой стороны, пытается обмануть принимающую систему ложными сигналами, в результате чего она получает неверную информацию о местоположении или навигации.
4,Могут ли помехи от дронов повлиять на другие устройства?
Это возможно. Поскольку радиоспектр является общей средой, неконтролируемые радиочастотные помехи могут повлиять на другие законные системы связи или навигации поблизости. Поэтому при практическом развертывании необходимо полностью учитывать управление использованием спектра, авиационную безопасность и местные правила.
5,Являютсясистемы постановки помех дронамзаконно?
Это не простой вопрос. Их законность зависит от законов страны или региона, где они используются, типа оборудования, используемого диапазона частот, места размещения, пользователя и наличия у него соответствующего разрешения. Поэтому предприятиям и частным лицам следует проконсультироваться с местными регулирующими органами и профессиональными юристами, прежде чем использовать такое оборудование.
Отказ от ответственности: эта статья предназначена только для информационных целей и не содержит юридических или практических советов относительно мер противодействия дронам и безопасности воздушного пространства. Правила, касающиеся радиочастотных помех и оборудования для защиты от дронов, различаются в зависимости от региона; фактическое развертывание должно соответствовать местному законодательству и осуществляться уполномоченными профессиональными организациями.
