Расстояние глушения сигнала глушителя относится к мощности ВЧ устройства, усилению антенны и окружающей среде и т.д.
A. Сигнал глушителя устройства RF выходная мощность и антенна одинаковые, В просторной среде расстояние глушения будет дальше, чем в среде зданий.
B. Если окружающая среда одинакова, выходная мощность ВЧ выше, расстояние глушения будет дальше.
C. Расстояние глушения направленной антенны будет дальше, чем антенна омини,
Антенна Omini всесодержащая 360° .
Направление антенны переднее.
1. Базовая станция: Базовая станция является базовой станцией мобильной связи общего пользования, представляет собой форму радиостанции и относится к радиостанции, которая передает информацию между терминалом мобильной связи и терминалом мобильной телефонной связи в определенной зоне радиопокрытия.
Базовая станция для передачи мощности 45ДБМ расчет, равнинная площадь в районе около двух километров основной силы сигнала - 95ДБМ, три километра при основном нет сигнала.
2. Окружающая среда: например, атмосфера, препятствие, сила сигнала, многолучевая и т. Д., Это вызовет потерю расстояния передачи.
3. Блокировщик помех помех: Глушитель сигналов на самом деле является электронным средством противодействия, с целью заставить радиоэлектронное оборудование и системы противника потерять или снизить эффективность принимаемых мер радиопомех. Является неотъемлемой частью радиоэлектронного противостояния, целью которого является ослабление или уничтожение противника с помощью различного радиоэлектронного оборудования и систем для осуществления разведки поля боя, боевого командования, связи и управления оружием и наведения способности
По строительной структуре стена после того, как блок начал значительно ослабевать (одна стена обычно составляет 10 ~ 15 дБ)

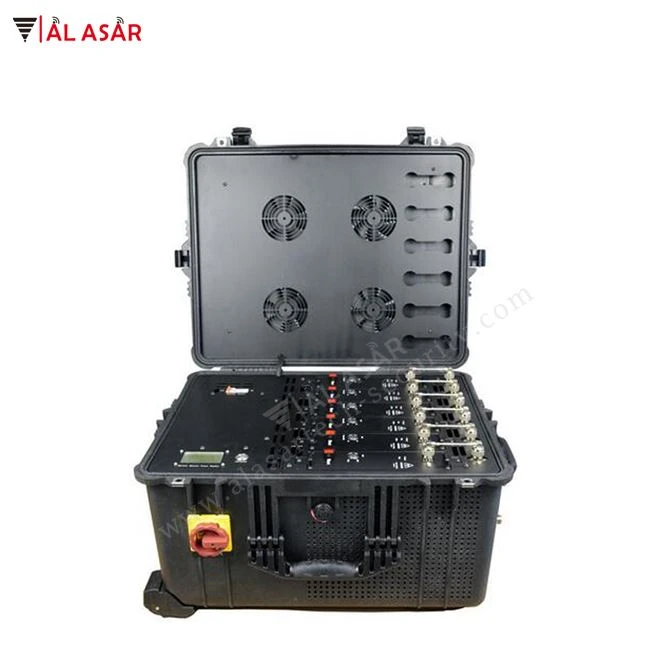

У бомбы глушителя каждого модуля РЧ выходная мощность составляет 50 Вт, при этом расстояние глушения зависит от силы сигнала среды. для мобильного сигнала, если в -50 дБм, расстояние может быть коротким, если уровень сигнала в -85 дБм, он может глушить 100 м, если уровень сигнала в -95 дБм, он может глушить 250 м.
4. Выходная мощность ВЧ 2 Вт = 33 дБм 10 Вт = 4 дБм 50 Вт = 47 дБм, 100 Вт = 50 дБм. Каждые дополнительные 3 дБм, мощность будет удвоена.
5. Как снизу, вводится метод расчета расстояния беспроводной связи при передаче свободного пространства. Так называемое распространение свободного пространства относится к распространению радиоволн вокруг антенны, что является идеальным условием распространения. Когда волны распространяются в свободном пространстве, их энергия не поглощается препятствием, не отражается и не рассеивается.
Расстояние связи связано с мощностью передачи, чувствительностью приема и рабочей частотой.
[Лфс] (дБ) = 32,44 + 20 лгд (км) + 20 лгф (МГц)
В формуле Lfs — потери передачи, d — расстояние передачи, а единица частоты вычисляется МГц. Из приведенного выше уравнения видно, что потеря распространения волны (также известная как затухание) в свободном пространстве связана только с рабочей частотой f и расстоянием распространения d, а при удвоении f или d [Lfs] увеличится на 6 дБ соответственно.
Следующая формула иллюстрирует потерю распространения радио в свободном пространстве
Los = 32.44 + 20lg d(Km) + 20lg f(МГц)
Los - потеря распространения единица измерения дБ
d - расстояние, единица измерения - км
f - рабочая частота, единица измерения - МГц
Следующий пример иллюстрирует рабочую частоту 433,92 МГц, мощность передачи +10 дБм (10 мВт), чувствительность приема системы -105 дБм на расстоянии распространения свободного пространства:
1. Мощность передачи +10 дБм, а чувствительность приема -105 дБм
Лос = 115 дБ
2. Лос, ф
Рассчитано d = 30 км
Это идеальное расстояние передачи, фактическое применение будет ниже значения, это связано с тем, что беспроводная связь должна быть подвержена различным внешним факторам, таким как атмосфера, препятствия, многолучевая связь, вызванная потерей, потерей опорного значения в приведенной выше формуле, можно рассчитать приблизительное расстояние связи.
Предполагая, что атмосферные, окклюзионные и другие потери, вызванные 25дБ, можно рассчитать по расстоянию связи:
D = 1.7 км
Вывод: Потери передачи уменьшаются на единицу на каждые 6 дБ увеличения, потери беспроводной передачи в два раза
потеря беспроводной передачи каждые 6 дБ увеличивается, расстояние передачи уменьшается в два раза
