Ручной детектор дронов:
Полное руководство поПортативное обнаружение дронов
Ручной детектор дронов — это портативное устройство, используемое для обнаружения и анализа радиочастотных сигналов, связанных с беспилотными летательными аппаратами (БПЛА). В отличие от стационарных систем обнаружения дронов, ручные детекторы дронов могут носить с собой сотрудники службы безопасности и использовать для мобильного обнаружения в различных местах.
Портативные радиочастотные детекторы дронов могут распознавать сигналы от некоторых дронов потребительского-класса, FPV-дронов и промышленных-дронов. Они также могут анализировать сигналы от предположительно неизвестных дронов, чтобы получить такую информацию, как местоположение дрона, местоположение пилота и удаленную идентификацию.

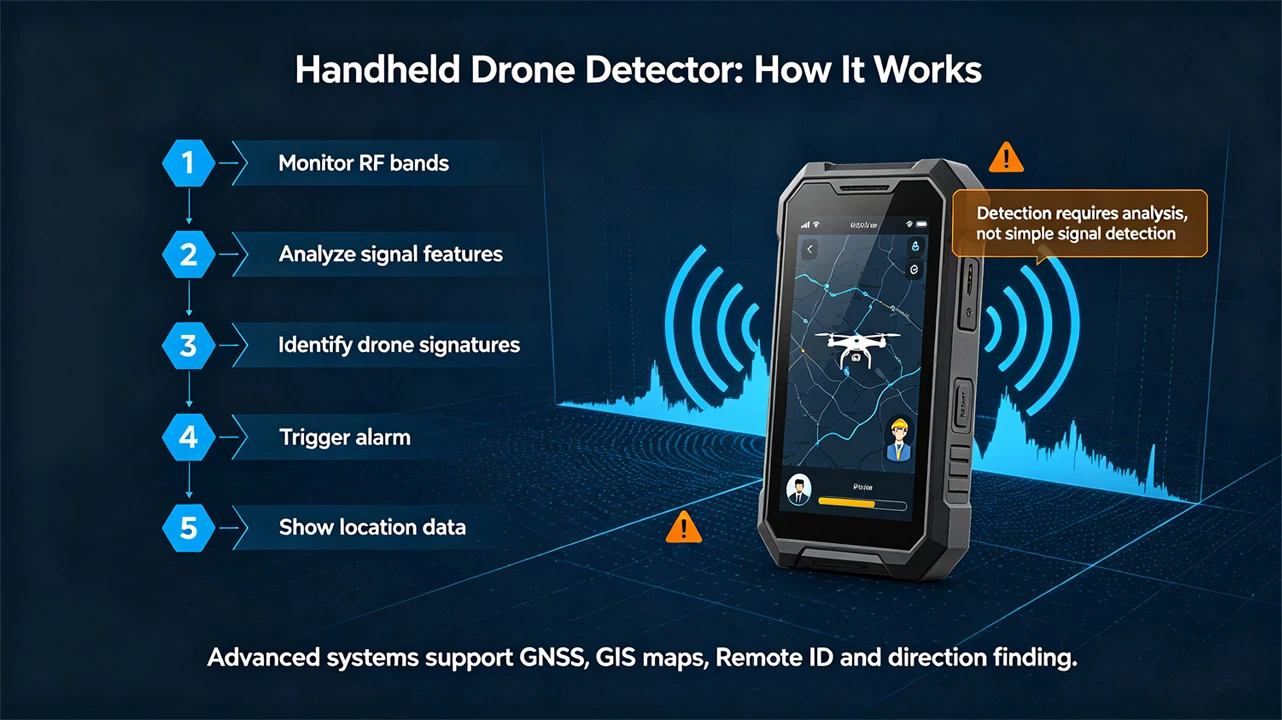

一,Как работают портативные детекторы дронов?
Радиочастотные (РЧ) детекторы дронов обычно включают в себя следующие этапы:
1. Мониторинг радиочастотного сигнала:Устройство постоянно отслеживает выбранный диапазон частот в поисках многочисленных беспроводных сигналов, которые могут сосуществовать в окружающей среде, например Wi--Fi, Bluetooth, коммуникационных устройств и промышленного оборудования. Обнаружение дронов — это не просто «обнаружение радиочастотного сигнала и предположение, что это дрон».
2. Анализ сигналов:Как только устройство обнаруживает соответствующий сигнал, оно далее анализирует частотные характеристики, шаблоны сигналов и другие особенности, связанные с технологией связи конкретного дрона.
3. Идентификация дрона:Устройство сравнивает результаты анализа с известными характеристиками сигналов дронов или идентификационной базой данных. Для поддерживаемых моделей дронов система может дополнительно определить модель или категорию. Некоторые системы также могут идентифицировать сигналы, относящиеся к обычным FPV-дронам и дронам промышленного-класса.
4. Сигнализация:Когда система идентифицирует соответствующий сигнал дрона или обнаруживает подозрительный сигнал дрона, она подает оператору сигнал тревоги. Методы сигнализации включают уведомления на экране, звуковые сигналы и вибрационные сигналы.
5.Местоположение и другая информация:Усовершенствованные портативные системы обнаружения дронов также могут сочетать радиочастотный анализ с GNSS, картами ГИС, удаленной идентификацией и возможностями пеленгации. Операторы получают больше, чем просто уведомление «обнаружен дрон»; они получают обширную информацию о ситуации на-сайте.
2,Какие типы дронов могутпортативные детекторы дроновобнаружить?
Фактические возможности обнаружения зависят от частотного покрытия устройства, технологии идентификации сигнала, конфигурации антенны, окружающей среды и характеристик сигнала целевого дрона. Современные портативные системы обнаружения дронов обычно могут обнаруживать несколько типов дронов.
1. Бытовые дроны:Потребительские дроны — распространенный тип БПЛА в общественных и коммерческих условиях. Детекторы дронов с соответствующими возможностями RFID могут идентифицировать поддерживаемые сигналы потребительских дронов и предоставлять операторам соответствующую информацию о цели.
2. Дроны FPV (гибкий печатный автомобиль):Устройства с соответствующими возможностями радиочастотного анализа могут отслеживать соответствующие сигналы FPV, предоставляя сотрудникам службы безопасности дополнительную ситуационную осведомленность о деятельности дронов FPV.
3. Промышленные дроны:К промышленным дронам относятся большие много-роторные дроны, дроны с полезной нагрузкой, а также дроны с вертикальным взлетом-взлетом и посадкой или дроны с составными-крыльями. Ручные детекторы, охватывающие несколько типов дронов, могут помочь службам безопасности отслеживать больше типов БПЛА, а не только потребительские дроны.
4. Неизвестные или предполагаемые сигналы дронов:В некоторые передовые системы обнаружения дронов добавлены возможности идентификации сигналов подозрительных дронов. Эта функция может анализировать радиочастотную активность с характеристиками связи БПЛА и выдавать операторам сигнал тревоги о подозрении на сигнал БПЛА, даже если конкретную модель невозможно идентифицировать. Неизвестные радиочастотные сигналы не обязательно представляют собой БПЛА. Идентификация подозрительного сигнала лучше подходит в качестве дополнительной возможности ситуационной осведомленности, чем для автоматической классификации всех неизвестных сигналов как БПЛА.

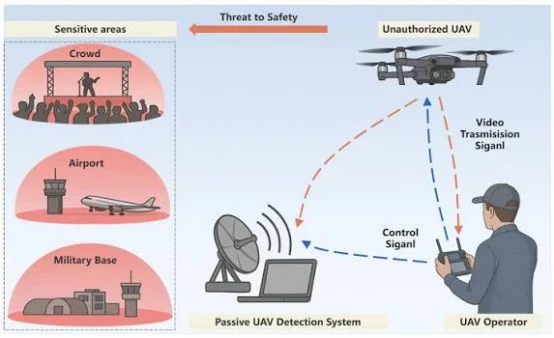

3,Что такое обнаружение радиочастотных дронов?
Радиочастотное обнаружение дроновобнаруживает радиочастотную (РЧ) активность, связанную с дронами, путем мониторинга и анализа радиочастотных сигналов.
Одной из его ключевых особенностей является то, что он может использовать электронные сигналы, генерируемые дроном, для облегчения обнаружения, а не полностью полагаться на визуальное наблюдение.
Это может быть особенно ценно в ситуациях, когда:
• Дронов трудно наблюдать невооруженным глазом;
• Операторы находятся на расстоянии от дрона;
• Погодные условия или условия освещения затрудняют визуальное наблюдение;
• Группам безопасности требуются возможности мобильного обнаружения;
•Большие или временные территории требуют наблюдения с помощью дронов.
Радиочастотное (РЧ) обнаружение также имеет технические ограничения. Не все дроны генерируют легко распознаваемые радиочастотные сигналы, а сложная окружающая электромагнитная обстановка может повлиять на эффективность обнаружения. Таким образом, радиочастотное обнаружение обычно следует считать неотъемлемой частью интегрированной системы обнаружения дронов.
4,Почему стоит выбрать портативный детектор дронов?

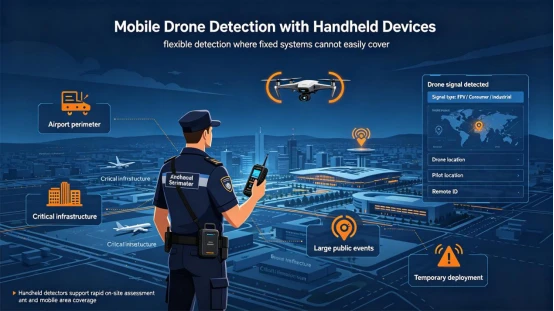

Одним из самых больших преимуществ портативных детекторов дронов является их мобильность.
Стационарные системы обнаружения могут охватывать определенные территории в течение длительного периода времени, но портативные устройства позволяют операторам использовать возможности обнаружения там, где они необходимы.
Подходит для:
1,Мобильные патрули безопасности:Сотрудники службы безопасности могут носить детектор с собой во время патрулирования.
2,Временные события: Крупные мероприятия могут потребовать временного наблюдения с помощью дронов, если постоянная инфраструктура обнаружения не подходит.
3,Ключевые области:Команды безопасности могут использовать портативное оборудование для обнаружения дронов вокруг чувствительных объектов, промышленных объектов и зон ограниченного доступа.
4,Быстрое развертывание:Портативные устройства можно быстро развернуть при обнаружении потенциальной активности дронов.
5,Интеграция с другими системами обнаружения:Портативные устройства радиочастотного обнаружения также можно использовать в сочетании со стационарными радарами, камерами, оборудованием акустического обнаружения или другим оборудованием.Обнаружение БПЛАтехнологии.
5,Как выбрать ручной детектор дронов?
Выбирая ручной детектор дронов, не стоит ориентироваться только на один параметр.
1. Покрытие частот
Покрытие частот является одним из наиболее важных показателей для радиочастотных детекторов дронов. Более широкий частотный диапазон позволяет устройству отслеживать больше типов радиочастотной активности.
Например, AAT-H3L-D поддерживает обнаружение радиочастот в диапазоне от 70 МГц до 6000 МГц, обеспечивая по умолчанию 12 выбираемых основных диапазонов частот. Кроме того, другие диапазоны частот можно настроить в соответствии с потребностями проекта.
2. Расстояние обнаружения
На дальность обнаружения влияет несколько факторов, в том числе:
•Электромагнитная обстановка;
• Целевая мощность передачи;
•Конфигурация антенны;
•Здания и препятствия;
• Окружающие радиочастотные помехи.
Номинальное расстояние обнаружения AAT-H3L-D составляет 1,5–2 км, но фактическая производительность будет варьироваться в зависимости от окружающей среды и целевой мощности передачи. Номинальное расстояние продукта следует понимать как ссылку на технические характеристики, а не просто как расстояние, которое может быть достигнуто во всех средах.
3. Возможность идентификации дронов
Простого обнаружения радиочастотных сигналов не всегда достаточно. Хорошийсистема обнаружения дроновтакже должно помочь операторам определить, связан ли сигнал с БПЛА, и, если это возможно, дополнительно идентифицировать модель или тип дрона.
4. Удаленный идентификатор
Для совместимых трансляций дронов Remote ID может предоставить дополнительную информацию. Устройства, поддерживающие разрешение Remote ID, могут получить:
• Местоположение дрона;
• Местоположение пилота;
• Серийный номер дрона;
•Другая доступная информация о трансляции.
5. Пеленгация
Если сценарий применения требует дальнейшего определения направления происхождения сигнала, можно выбрать устройство с функцией пеленгации. AAT-H3L-D поддерживает дополнительную антенну для пеленгации с точностью пеленгации примерно 15 градусов. Это помогает операторам определить приблизительное направление обнаруженного радиочастотного сигнала на-объекте.
6. Срок службы батареи и портативность
Для мобильных приложений безопасности решающее значение имеют вес, размер, время автономной работы и способы переноски устройства.
AAT-H3L-D весит не более 900 г и имеет размеры примерно 225 × 78 × 43 мм (без антенны), время автономной работы не менее 6 часов. Он также оснащен быстросъемным-зажимом для использования с тактическим снаряжением MOLLE.
7. Наружная защита:Электронные устройства, используемые вне помещения, могут подвергаться воздействию пыли, влаги и перепадов температуры.
AAT-H3L-D имеет степень защиты IP55 и диапазон рабочих температур от -20 до 50 градусов.

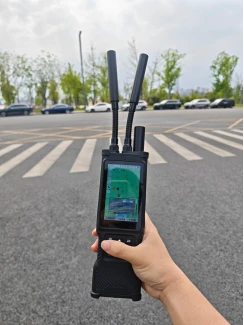

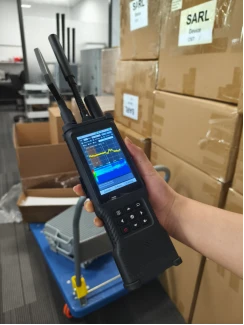

7,AAT-H3L-D Ручной радиолокатор дронов
AAT-H3L-D — этопортативный радиочастотный дронЛокатор, предназначенный для обнаружения и анализа радиочастотных сигналов портативных дронов.
В устройстве используется метод пассивного радиочастотного мониторинга, при котором во время обнаружения активно не излучаются радиочастотные сигналы, что делает его подходящим для сценариев радиочастотного мониторинга, требующих низкой наблюдаемости.
AAT-H3L-D поддерживает диапазон частот 70–6000 МГц, обеспечивая по умолчанию 12 выбираемых основных полос частот. Устройство может идентифицировать различные сигналы дронов, включая поддерживаемые потребительские дроны, дроны FPV и типичные промышленные дроны.
Для поддерживаемых основных моделей система может дополнительно анализировать такую информацию, как модель дрона, серийный номер, местоположение дрона и местоположение пилота, а также поддерживать анализ сообщений Remote ID.
Устройство оснащено 4-дюймовым цветным ЖК-экраном и включает в себя позиционирование GNSS, взаимодействие с картой ГИС, обнаружение спектра, вибрацию и звуковую сигнализацию, а также поддерживает дополнительные направленные антенны.
8,Картирование GNSS и анализ спектра
Практическая ценность портативных устройств обнаружения может быть еще больше увеличена, если информация об обнаружении БПЛА объединяется с информацией о географическом местоположении и электромагнитной среде.
AAT-H3L-D объединяет функции позиционирования GNSS и взаимодействия с картой ГИС, что позволяет-отображать в реальном времени местоположение устройства и операции с картой на экране.
1,Основные функции карты включают в себя:
•GNSS-позиционирование-в реальном времени;
• Масштабирование карты;
•Спутниковая карта;
• Стандартная карта;
•Ручное позиционирование (установка широты и долготы);
•Режим обнаружения и режим декодирования
• Доступ DOA к интерфейсу пеленгации.
• Импорт данных офлайн-карты.

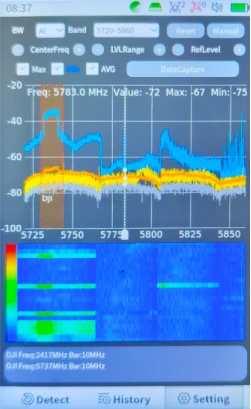

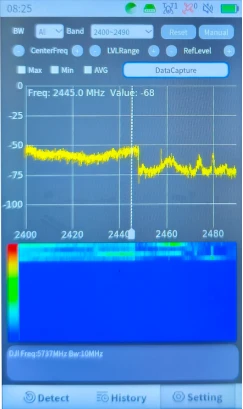

Устройство также поддерживает отображение в реальном времени-спектра и карты частот-времени.
2,Спектральные функции включают в себя:
• Увеличение и уменьшение масштаба;
•Удержание максимального значения;
•Удержание минимального значения;
• Временной-частотный анализ.
AAT-H3L-D можно использовать не только в качестве портативного детектора БПЛА, но и для базового портативного мониторинга окружающей среды в электромагнитном спектре.
9,Сценарии применения портативных детекторов БПЛА
Портативные системы обнаружения БПЛАможет применяться к различным сценариям безопасности.
1,Масштабная-безопасность событий
Группы безопасности могут использовать портативное оборудование для обнаружения БПЛА на мероприятиях на открытом воздухе, стадионах, общественных собраниях и в зонах временного ограниченного доступа.
2,Патрули общественной безопасности
Мобильные сотрудники службы безопасности могут носить это оборудование во время патрулирования для отслеживания потенциальной активности БПЛА, не полагаясь полностью на стационарную инфраструктуру обнаружения.
3,Защита ключевых территорий
На чувствительных объектах и важных территориях переносные БПЛА могут использоваться в качестве дополнительного технического средства обнаружения обстановки на малых-высотных высотах.
4,Противодействие-приложениям БПЛА
Ручные радиочастотные детекторы могут служить компонентами обнаружения и идентификации в более полной системе Counter-UAS.
Важно отметить, что обнаружение и глушение — это разные функции. Основная обязанность детектора дронов — обнаруживать, анализировать и идентифицировать потенциальную активность дронов; однако это не означает, что само устройство обладает помехами или другими возможностями противодействия.
十,Вывод: как правильно выбрать ручной детектор дронов?
Ручные детекторы дронов предоставляют службам безопасности гибкие, портативные и быстро развертываемые возможности обнаружения дронов.
При выборе оборудования не следует ориентироваться только на дальность обнаружения. Покрытие частот, возможности анализа сигналов, идентификация дронов, удаленная идентификация, идентификация неизвестных сигналов, пеленгование, картографирование GNSS, время автономной работы, уровень защиты и возможности системной интеграции — все это существенно влияет на ценность оборудования в практическом применении.
