Обзор
Тюремная территория имеет общую площадь 92000 квадратных метров, длину 460 метров с востока на запад и ширину 200 метров с севера на юг. За восточным забором есть холм. На вершине холма расположены базовые станции GSM 900 МГц, GSM 900 МГц, CDMA 800 МГц, 3G, 4G, а базовая станция находится на прямой линии от забора. Расстояние около 500 метров, остальные базовые станции относительно далеко от тюрьмы, и сигнал слабый. Охватываемые сигналы связи: GSM 900 МГц, GSM 900 МГц, CDMA 800 МГц, 3G, 4G.5G
общий дизайн
1. метод защиты тюремного глушителя сигнала
1) Высокомощный водонепроницаемый IP-пульт дистанционного управления 5g Подавитель сотовых телефонов AAT-HPJ8-5G однодиапазонный хост используется с соответствующей направленной антенной, а всенаправленная антенна в основном используется для экранирования большой площади;
2) Используйте маломощное многочастотное оборудование для подавления мобильных сигналов с регулируемой мощностью AAT-JPA-8H-10W, чтобы дополнить и усилить некоторые из дефектных точек утечки экрана в пределах вышеупомянутого экрана высокой мощности. .
2. Принцип выбора антенны
1) Для уменьшения воздействия на неэкранированные помещения, особенно в краевой зоне тюрьмы, обычно используется направленная антенна;
2) В других помещениях тюрьмы обычно используются всенаправленные антенны для расширения площади экранирования;
3) В соответствии с различным диапазоном экранирования, углом, высотой, длиной и шириной и т. д., высотой установки антенны и другими факторами разумно выберите вертикальную и горизонтальную диаграмму направленности и технические параметры, такие как усиление и наклон антенны.
3. Выбор места установки антенны
1) Считать, что направление излучения экранированной антенны в эффективной дальности максимально соответствует направлению излучения базовой станции;
2) В полной мере использовать препятствия местности и зданий на месте, чтобы правильно выбрать параметры диаграммы направленности антенны и уменьшить помехи для внешнего мира.
4. отладка выходной мощности подавителя телефонного сигнала
Разумно отрегулируйте мощность экранирования в соответствии с фактической силой сигнала и качеством сцены, чтобы обеспечить эффект экранирования, и постарайтесь максимально сбалансировать его на основе определенной избыточности.
5. Конфигурация выходной полосы частот и спектра
В соответствии с фактической полосой частот и частотной точкой сайта принимается комбинация узкополосной и широкополосной связи. Основные моменты — это сильные сигналы от ближайшей базовой станции, которые экранируются узкополосной амплитудой. Амплитудная широкополосная маска.
6. Гибкая комбинация системных модулей Prison jammer
1) Внутренняя часть хоста состоит из различных модулей: модули различных частотных диапазонов могут быть гибко выбраны в модели одной и той же модели;
2) Хост и антенна соединены кабелем 50 Ом, антенна может быть установлена в наилучшем положении, и она свободна от ограничений положения хоста;
3) Хост может использовать делитель мощности для распределения нескольких антенн в соответствии с фактическими потребностями, экономя мощность хоста и расширяя диапазон экранирования;
4) Антенна также может использовать объединитель для объединения различных выходных сигналов нескольких хостов на одной антенне для излучения, что уменьшает количество антенн и экономит затраты.

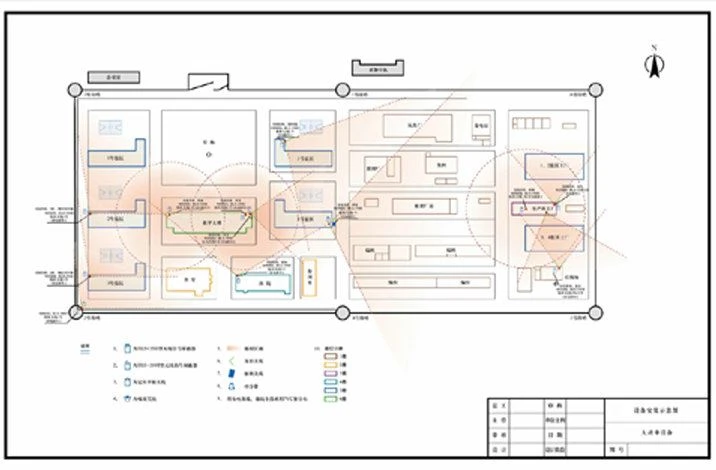

Принципиальная схема установки мощной аппаратуры помех

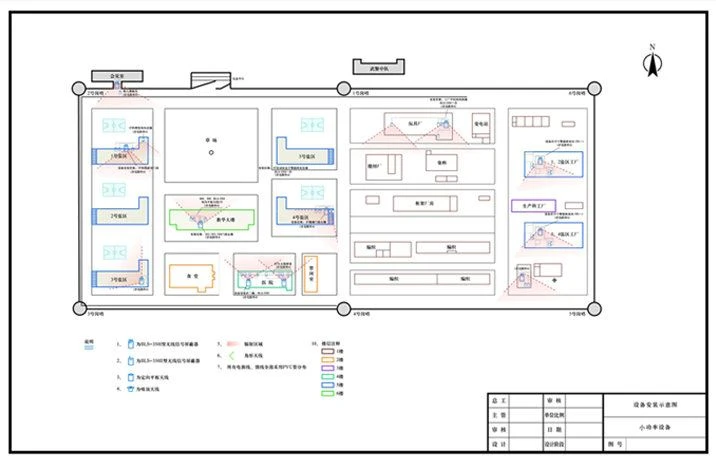

Принципиальная схема установки оборудования для создания помех меньшей мощности
